Kabel XLR: historia i zastosowanie w nagłośnieniu

W świecie profesjonalnego nagłośnienia istnieje niepozorny bohater, którego wkład w rozwój branży audio pozostaje często niedoceniony. Złącze XLR, choć niewielkie rozmiarem, zrewolucjonizowało sposób, w jaki przesyłamy dźwięk w zastosowaniach profesjonalnych. Jego historia odzwierciedla nie tylko ewolucję technologii audio, ale także szersze przemiany społeczne i kulturowe XX wieku, kiedy to muzyka i dźwięk stawały się coraz ważniejszym elementem życia publicznego.

Geneza złącza XLR – odpowiedź na problemy ery analogowej

Historia kabla XLR rozpoczyna się w latach 50. XX wieku, w okresie dynamicznego rozwoju przemysłu rozrywkowego i technologii audio. Firma Cannon Electric (obecnie część ITT Corporation) opracowała złącze, które pierwotnie nosiło nazwę Cannon X. Nazwa XLR to nie przypadkowy zestaw liter – „X” oznaczała serię, „L” dodano jako oznaczenie zatrzasku (ang. latch), a „R” wskazywało na obecność gumowego pierścienia uszczelniającego (ang. rubber compound).

Powstanie złącza XLR stanowiło bezpośrednią odpowiedź na konkretne problemy techniczne branży audio w epoce analogowej. Wcześniejsze rozwiązania, takie jak złącza 1/4″ (jack) czy proste połączenia śrubowe, nie zapewniały stabilnego połączenia, ochrony przed zakłóceniami elektromagnetycznymi ani łatwości użytkowania w dynamicznych warunkach scenicznych.

Kiedy projektowaliśmy złącze XLR, naszym celem było stworzenie połączenia, które przetrwa trudy codziennego użytkowania w profesjonalnych zastosowaniach audio i jednocześnie zapewni niezawodne przesyłanie sygnału bez zakłóceń.

Tak wspominał jeden z inżynierów Cannon Electric, podkreślając praktyczne podejście, które przyświecało twórcom tego rozwiązania. Ich pragmatyczna wizja doprowadziła do stworzenia złącza, które przetrwało próbę czasu i nadal stanowi fundament profesjonalnych systemów audio.

Rewolucja w przesyłaniu sygnału – zasada działania XLR

Kluczowym elementem, który zadecydował o sukcesie kabla XLR, była implementacja technologii zbalansowanego przesyłu sygnału. W przeciwieństwie do niezbalansowanych połączeń (jak popularne złącza jack 1/4″), kabel XLR wykorzystuje trzy przewody: dwa do przesyłania sygnału (w przeciwfazie) oraz trzeci jako uziemienie.

Ta pozornie prosta modyfikacja zrewolucjonizowała jakość dźwięku w profesjonalnych zastosowaniach. Dzięki zbalansowanemu przesyłowi, zakłócenia elektromagnetyczne, które indukują się w kablu podczas jego prowadzenia na długich dystansach, wpływają w identyczny sposób na oba przewody sygnałowe. Na końcu takiego połączenia sygnały są odejmowane od siebie, co powoduje, że zakłócenia się znoszą, podczas gdy właściwy sygnał audio zostaje wzmocniony.

W epoce, gdy studia nagraniowe i systemy nagłośnieniowe stawały się coraz bardziej rozbudowane, a odległości między urządzeniami rosły, technologia ta okazała się przełomowa. Złącze XLR umożliwiło prowadzenie kabli mikrofonowych na dystansie dziesiątek, a nawet setek metrów bez znaczącej utraty jakości dźwięku – osiągnięcie nieosiągalne dla wcześniejszych rozwiązań technicznych.

XLR w kontekście przemian kulturowych lat 60. i 70.

Rozpowszechnienie złącza XLR zbiegło się w czasie z kulturową rewolucją w muzyce rozrywkowej lat 60. i 70. XX wieku. Era wielkich festiwali muzycznych, takich jak Woodstock (1969), stawiała przed inżynierami dźwięku bezprecedensowe wyzwania. Systemy nagłośnieniowe musiały obsługiwać coraz większe przestrzenie i liczniejszą publiczność, często w trudnych warunkach plenerowych.

W tym kontekście kabel XLR stał się nieodzownym elementem infrastruktury technicznej, umożliwiającym realizację ambitnych przedsięwzięć muzycznych. Warto zauważyć, że standardy techniczne rzadko ewoluują w próżni – zazwyczaj są odpowiedzią na zmieniające się potrzeby społeczne i kulturowe. Złącze XLR doskonale ilustruje tę zależność, pokazując jak potrzeba nagłaśniania masowych wydarzeń muzycznych napędzała rozwój technologii audio.

Równocześnie, rozwój studiów nagraniowych i rosnące wymagania jakościowe wobec nagrań muzycznych sprawiły, że przewód XLR stał się standardem w profesjonalnych zastosowaniach studyjnych. Inżynierowie dźwięku doceniali niezawodność i odporność na zakłócenia, jaką zapewniało to rozwiązanie, szczególnie w złożonych konfiguracjach studyjnych, gdzie każdy element toru audio musiał działać bezbłędnie.

Standaryzacja i globalne rozpowszechnienie

Lata 70. i 80. XX wieku przyniosły standaryzację złącza XLR jako globalnego rozwiązania w branży audio. W 1975 roku Międzynarodowa Komisja Elektrotechniczna (IEC) formalnie zatwierdziła specyfikację złącza jako standard IEC 60268-12, co przypieczętowało jego pozycję na rynku i zapewniło kompatybilność sprzętu różnych producentów.

Mimo upływu ponad pół wieku od jego wprowadzenia, podstawowa konstrukcja złącza XLR pozostała praktycznie niezmieniona – fenomen rzadko spotykany w świecie technologii. Jest to wyjątkowy przykład rozwiązania, które okazało się na tyle doskonałe w swojej pierwotnej formie, że nie wymagało radykalnych modyfikacji przez dekady. Świadczy to o geniuszu inżynieryjnym stojącym za tym projektem.

Z biegiem czasu pojawiły się warianty złącza, takie jak 4-, 5- czy nawet 7-pinowe wersje XLR, wykorzystywane do specjalistycznych zastosowań, jak zasilanie mikrofonów pojemnościowych czy przesyłanie sygnałów sterujących w systemach oświetleniowych. Podstawowy, 3-pinowy kabel mikrofonowy XLR pozostał jednak niezmiennym standardem w profesjonalnym nagłośnieniu, dowodząc swojej uniwersalności i skuteczności.

XLR w erze cyfrowej – adaptacja i nowe zastosowania

Nadejście ery cyfrowej w latach 90. XX wieku i na początku XXI wieku nie zmniejszyło znaczenia złącza XLR. Wręcz przeciwnie – jego niezawodność i odporność na zakłócenia sprawiły, że stało się ono preferowanym medium do przesyłania także cyfrowych sygnałów audio w profesjonalnych zastosowaniach.

Protokół AES/EBU (oficjalnie AES3), wykorzystujący złącza XLR do przesyłania cyfrowego dźwięku, stał się standardem w studiach nagraniowych i instalacjach broadcast. Zdolność złącza XLR do adaptacji w świecie cyfrowym pokazuje niezwykłą uniwersalność tego rozwiązania technicznego i jego zdolność do ewolucji wraz z postępem technologicznym.

Współcześnie, w dobie mikrofonów USB i bezprzewodowych systemów audio, kabel XLR do mikrofonu wciąż pozostaje preferowanym wyborem profesjonalistów. Jego niezawodność, odporność na zakłócenia i trwałość mechaniczna sprawiają, że nadal nie ma sobie równych w zastosowaniach scenicznych i studyjnych, gdzie liczy się pewność działania i najwyższa jakość dźwięku.

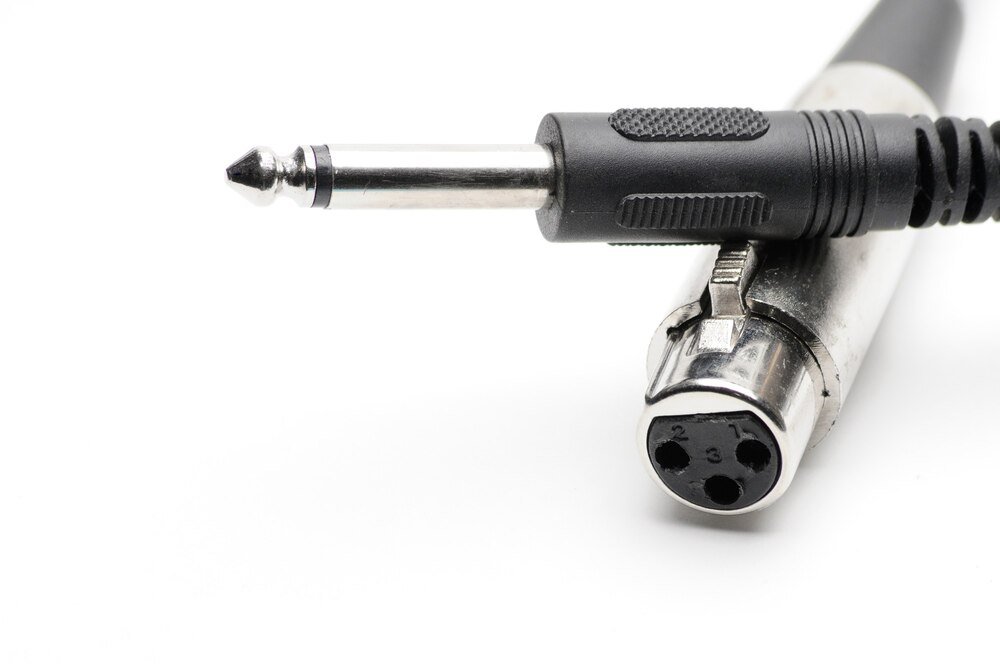

Hybrydowe rozwiązania – XLR-Jack

Wraz z rozpowszechnieniem się sprzętu prosumenckiego i półprofesjonalnego, pojawiło się zapotrzebowanie na hybrydowe rozwiązania łączące świat profesjonalnego audio ze sprzętem konsumenckim. Kabel XLR-Jack stał się pomostem między tymi światami, umożliwiając podłączenie profesjonalnych mikrofonów do konsumenckich urządzeń nagrywających czy domowych interfejsów audio.

Te hybrydowe połączenia, choć nie oferują pełni zalet zbalansowanego przesyłu sygnału (ze względu na niezbalansowaną naturę złącza jack), stanowią praktyczny kompromis dla twórców domowych studiów nagrań, podcasterów i vlogerów. Dzięki nim technologia profesjonalnego audio stała się dostępna dla szerszego grona twórców, demokratyzując dostęp do wysokiej jakości nagrań.

Dziedzictwo kulturowe i technologiczne XLR

Patrząc z perspektywy historycznej, złącze XLR jest czymś więcej niż tylko elementem technicznym – to świadectwo ewolucji kultury muzycznej i technologii audio XX wieku. Jego rozpowszechnienie zbiegło się z demokratyzacją dostępu do technologii nagraniowej i nagłośnieniowej, umożliwiając rozwój niezależnych scen muzycznych i alternatywnych kanałów produkcji dźwiękowej.

Dzisiaj, gdy obserwujemy scenę koncertową czy studio nagraniowe, plątanina kabli XLR stanowi nieodłączny element krajobrazu. Dla inżynierów dźwięku i muzyków charakterystyczny „klik” zatrzasku złącza XLR jest synonimem profesjonalizmu i niezawodności – dźwięk, który sygnalizuje, że połączenie zostało wykonane prawidłowo i można polegać na jego stabilności.

Historia złącza XLR pokazuje, jak pozornie drobne innowacje mogą fundamentalnie zmieniać całe branże i wpływać na kształt kultury. To niepozorne złącze, podobnie jak taśma magnetyczna czy płyta winylowa, należy do panteonu technologii, które ukształtowały brzmienie XX i XXI wieku, umożliwiając rozwój muzyki i sztuki dźwiękowej w formie, jaką znamy dzisiaj.

W świecie, gdzie technologie cyfrowe zmieniają się w zawrotnym tempie, trwałość i niezmienność standardu XLR jest fenomenem wartym szczególnej uwagi – dowodem na to, że czasem doskonałe rozwiązania nie wymagają ciągłych rewolucji, a jedynie subtelnych ewolucji, które zachowują istotę oryginalnego projektu, jednocześnie dostosowując go do zmieniających się potrzeb.
